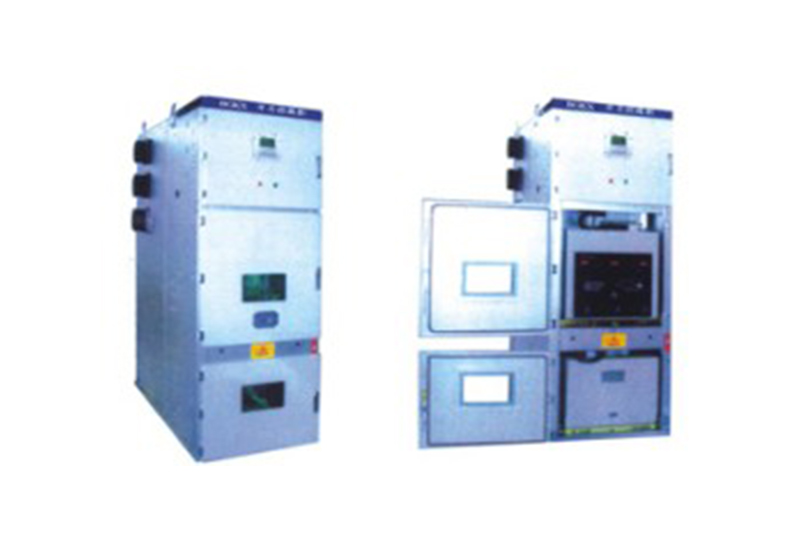

消弧消諧選線及過電壓抑制裝置 G-XHG
產品概述：
隨著電網的發展，架空線路逐步被固體絕緣的電纜線路所取代是一種必然趨勢。由于固體絕緣擊穿的積累效應，其內部過電壓，特別是電網發生單相間歇性弧光接地時產生的弧光接地過電壓及由此激發的鐵磁諧振過電壓，己成為這類電網安全運行的一大威脅，其中以單相弧光接地過電壓最為嚴重?；」饨拥剡^電壓會使電壓互感器發生飽和，激發鐵磁諧振，導致電壓互感器嚴重過載，造成熔斷器熔斷或互感器燒毀。
裝置原理：
在系統3—35KV線路中一旦發生弧光接地過電壓，微機消弧控制器向故障相真空接觸器發出合閘命令，故障相真空接觸器快速動作，在2個周波內將弧光接地轉化為金屬性接地。故障點因弧光過電壓為零而立即熄弧，非故障相過電壓穩定在 倍的額定相電壓，可以長時間安全運行（國家規程要求2小時）。此時由值班人員對故障線路進行處理，或由微機選線裝置自動處理。本裝置中的微機消弧消諧控制器還設置了PT斷線、裝置故障報警等功能；當系統發生接地故障時可發出動作信號，顯示故障性質（弧光接地或金屬接地或諧振）并顯示故障相別；本裝置設有RS485微機通訊接口，可實現與計算機聯網，與綜保廠家后臺實現通訊。
產品功能及特點：
1.可在2個周波內熄滅弧光,有效地消除弧光接地過電壓，從而可避免弧光接地引起的各種絕緣事故。
2.由于各類相對地及相對相之間的操作過電壓均被限制到較低的水平，這就大大降低了激發鐵磁諧振的可能性。
3.微機消弧消諧裝置與選線裝置配合,選線效果理想。
4.由微機消弧消諧裝置的工作原理可知，其限制過電壓的機理與電網對地電容電流大小無關，因而其保護性能不隨電網運行方式的變化而改。
5.微機消弧消諧裝置可取代單獨的PT柜。
6.微機消弧消諧裝置單獨裝柜，結構簡單，安裝方便，占地面積小，既適用于新建變電站，也適用于老站的改造
使用條件：
1、環境溫度：-30℃~+70℃
2、大氣壓：80~11-kPa
3、空氣相對濕度：＜90%（25℃）、50%（40℃）
4、海拔高度：＜2000m，高原型可達4000m
5、安裝地點應具有防御風、雨、沙、塵設施
6、使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。
